NGCQ-b系列高溫保溫磁力泵結構示意圖
時間：2012/10/14 來源：浙江揚子江泵業有限公司
特點：
該產品是以NGCQ高溫磁力泵為基礎研制出來的，既耐高溫又保溫的特殊結構磁力泵(專利技術），有效地保證高溫液體在于90攝氏度凝結的情況下，能正常輸送。
高溫磁力泵示例：
該產品是以NGCQ高溫磁力泵為基礎研制出來的，既耐高溫又保溫的特殊結構磁力泵(專利技術），有效地保證高溫液體在于90攝氏度凝結的情況下，能正常輸送。
高溫磁力泵示例：
性能：
材質：不銹鋼
流量：3.2～100m3/h
使用溫度：＜365℃
揚程：20～80m
功率：1.1～55kW
轉速：2900r/min
性能參數：
參照CQB磁力泵性能表進行配套選用，我們也可按客戶所需，給予定做。

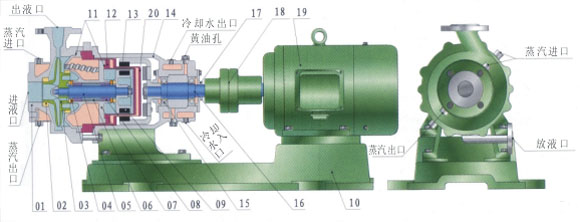

結構示意圖：
性能參數：
參照CQB磁力泵性能表進行配套選用，我們也可按客戶所需，給予定做。
結構示意圖：
|
01 泵體 |
08 軸套 |
15 軸承 |
|
02 動環 |
09 內轉子總成 |
16 軸 |
|
03 葉輪 |
10 底座 |
17 軸承蓋 |
|
04 止推環 |
11 密封圈 |
18 聯軸器 |
|
05 泵軸 |
12 隔離套 |
19 電機 |
|
06 定位套 |
13 外轉子總成 |
20 外隔離套 |
|
07 熱屏體 |
14 聯接架 |
|

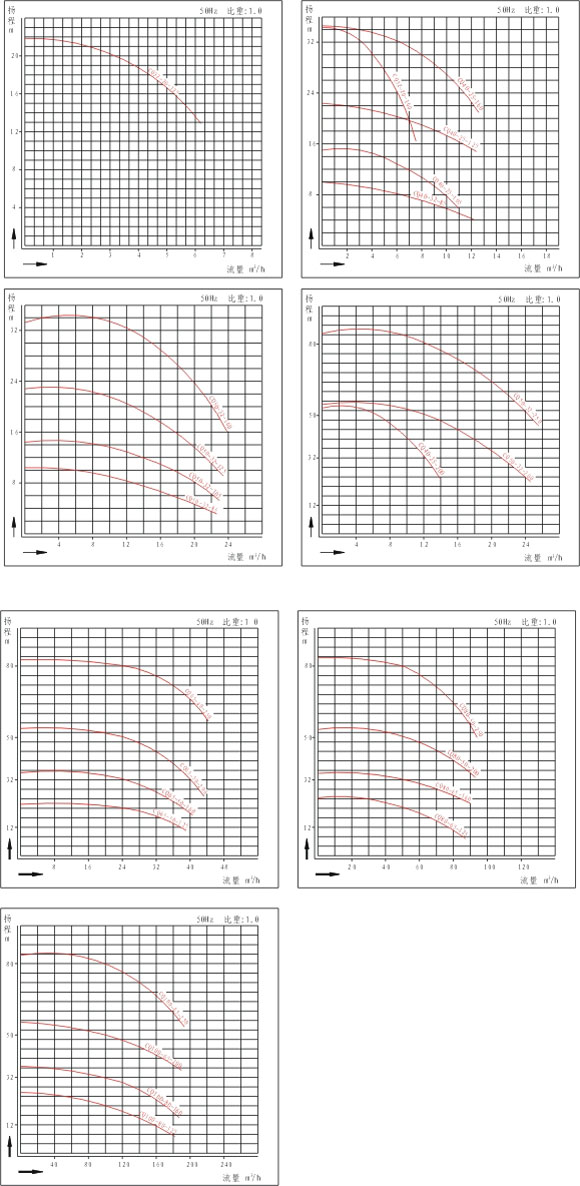

高溫磁力泵性能曲線圖：
