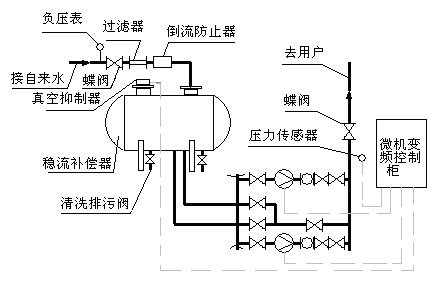

無負壓管網增壓穩流成套供水設備工作原理圖：
首先根據用戶實際情況設定用水點工作壓力。設備運行過程中實時檢測實際供水壓力，并與設定壓力進行比較，調節變頻器頻率，使管網壓力始終保持在設定數值上。
穩流補償器分為三個腔體：高壓儲能腔（A腔）、流量調節腔（B腔）和預壓平衡裝置（C腔）。
負壓檢測裝置實時檢測穩流補償器中B腔的用水量變化情況，當檢測到實際用水量小于管網的給水流量時，此時管網不產生負壓，穩流補償器A腔進入儲能狀態；當檢測到實際用水量大于管網的給水流量時，設備通過真空抑制器及穩流補償器中的檢測裝置采集穩流補償器B腔內的真空度及水位信號，通過微機控制真空抑制器及穩流補償器中C腔的特殊裝置動作，將穩流補償器A腔中原來儲備的能量（惰性氣體）進行釋放，以補償此時B腔能量的不足，達到整個系統內壓力的自動平衡狀態，抑制負壓的產生，完成不間斷的持續供水。
全密閉結構及負壓反饋抑制系統使設備可以直接與市政供水管網串接，充分利用市政管網原來的壓力。
