問：裝配式SMC給水箱應該怎么設計安裝呢？
答：裝配式SMC給水箱具有重量輕、無銹蝕、不滲漏、水質好、使用范圍廣、使用壽命長、保溫性能好，外形美觀、安裝方便、清洗維修簡便、適應性強等特點，是作為公共生活用、消防用水和工業用水貯水設施的理想產品。是工礦企業、民用住宅等公共供水系統不可缺少的組成部分。其設計安裝方法如下：

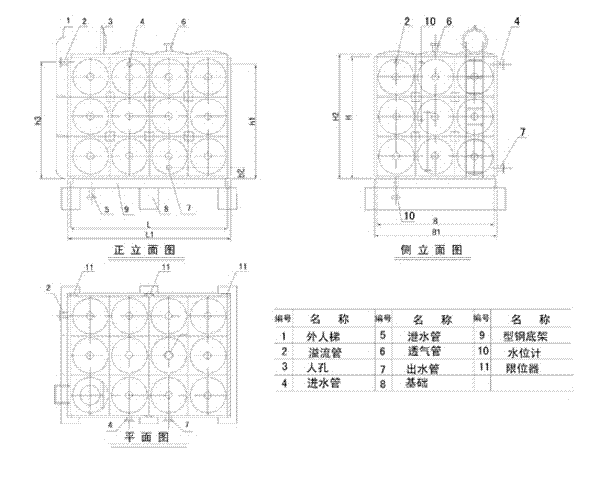

注：1、圖中所示接管位置可按水箱單板，接管示意圖進行調整.
2、水箱調整結構經抗震計算并加裝限位器。
注：水箱重量為含型剛底架總重量

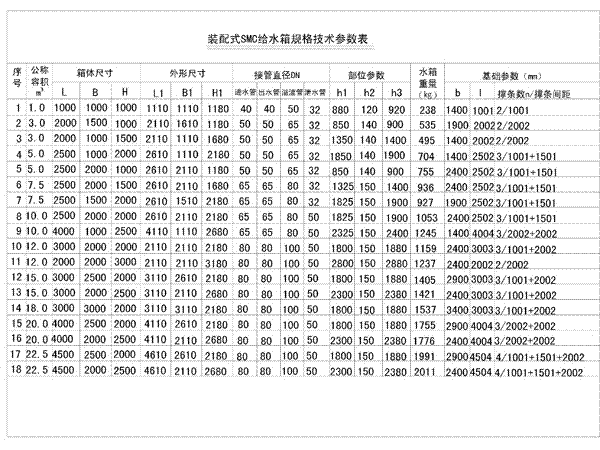

裝配式SMC給水箱選用表（一）

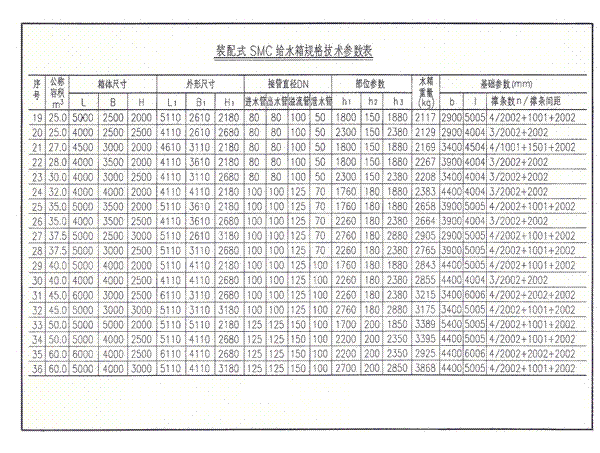

裝配式SMC給水箱選用表（二）

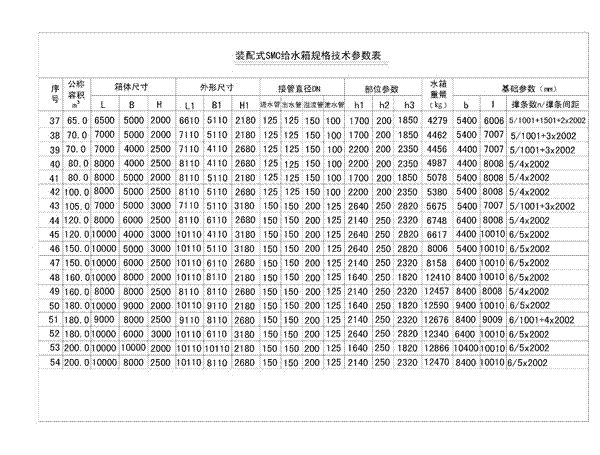

裝配式SMC給水選用表（三）
注：1、裝配式SMC給水箱單板型號為MT-SB-XxY-Z其中（X為單板長度m，Y為單板狂度m，Z為單板厚度mm），表中各種板型省略“MT-SB-”.
2、本配板原則適用于普通類型200m³以下的水箱。
裝配式SMC給水箱板厚度表

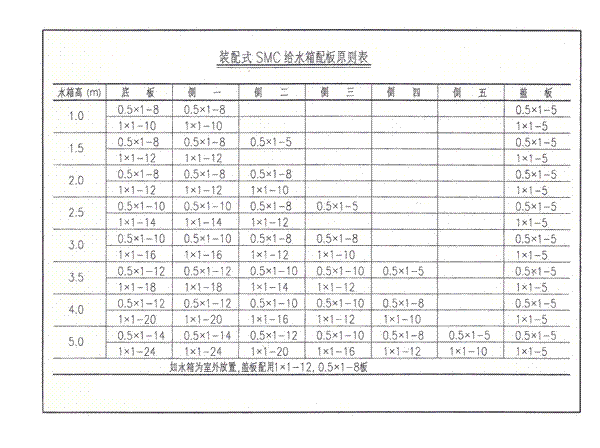

注：1、不同厚度水箱單板的選擇見水箱配板原則表
2、水箱單板上接管位置如圖所示，具體尺寸請于廠家來聯系。
裝配式SMC給水箱標準版圖
技術說明：
1、型鋼底架由140x60x8/GB707-88槽鋼滿焊而成，表面水平度誤差小于±0.10mm/m。
2、底座中與水泥基礎垂直方向的槽鋼為主梁，應為整根槽鋼。
3、底座的槽鋼排布形式對應水箱底版排布方式，應保證每塊單板四邊都有槽鋼支撐。
4、預埋件為200x200x10鋼板與φ20x300螺紋鋼件焊接而成。

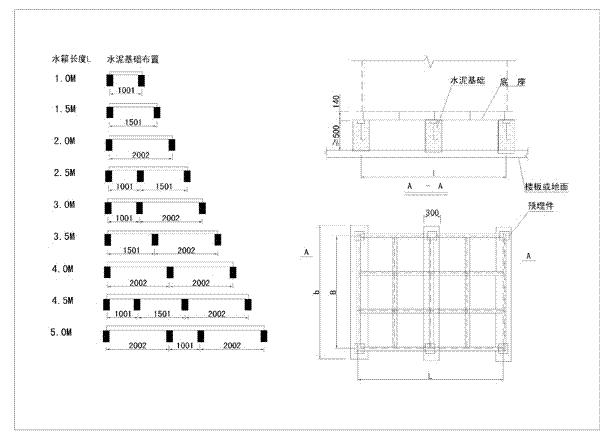

裝配式SMC給水箱基礎及底架圖
