W型單級懸臂式旋渦泵（結構圖）
時間：2011/4/13 來源：浙江揚子江泵業有限公司
W型單級懸臂式旋渦泵（結構圖）:
結構說明

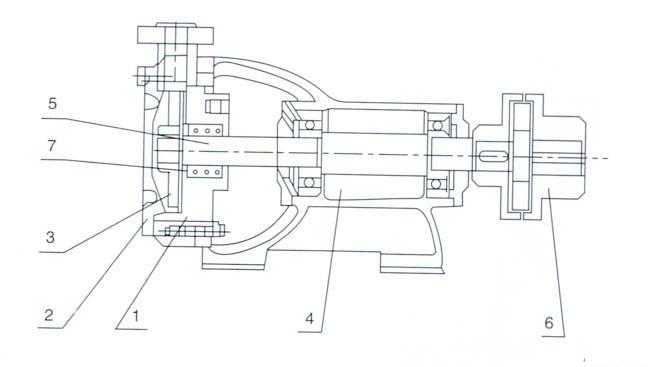

W型分聯式旋渦泵的主要零件（見結構圖）有（1）泵（2）泵蓋（3）葉輪（4）托架結合體（5）泵軸（6）爪型彈性聯軸器（7）特別組合體機械密封。該型泵與電機合裝在同一底座上.進、出口方向?yàn)樾辫�上.經接彎管可変為垂直向上。葉輪在軸上能夠自由地作軸向移動，泵在工作中葉輪能自行調節好與泵體和泵蓋之間的間隙。
