水環式真空泵真空引水詳解步驟
時間：2011/11/24 來源：浙江揚子江泵業有限公司
|

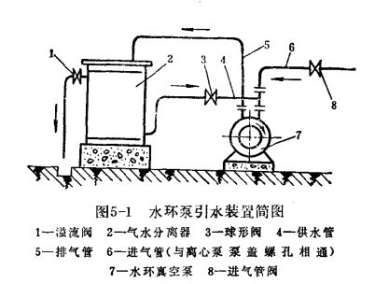

水環式真空泵引水裝置如圖5-1所示。水環式真空泵的進氣管6與水泵泵蓋的頂部相連，在沒有自來水的地方，必須配置氣水分離器，作為真空泵冷卻水和補充水的水源。
圖中供水管4必須與進氣管6相接，在運行過程中，氣水分離器的水在進氣管低壓的作用下，沿著管4不斷向水環式真空泵內供水。 水環式真空泵真空引水的步驟:首先關閉水泵壓力水管中的閘明，向水環式真空泵內注水。注完水后，關閉漏斗上的閥門，并打開進氣管上的閥門8及供水管的閥門3，然后開動水環式真空泵。這時，排氣管中有水和氣的混合物排出.開始時，混合物中氣體占主要成份，隨后，水的成份越來越多，直到全部為水時，說明水已全部充滿了水泵，于是引水完成，可以起動水泵了。再速即關閉進氣管上閥8，停止水環式真空泵運行。 如果泵站中有兩臺以上的水泵，則可將水環式真空泵進氣管與抽氣母管相通，每臺泵的泵殼頂部通過抽氣支管與抽氣母管相連。在每個支管上都安裝一個閥門，以便可以單獨對每一臺泵抽氣。有時，為了備用起見，可以設置兩臺水環式真空泵，每一臺的進氣管上都安上閥門。當一臺發生故障時，可以關閉該泵上的進氣閥門，利用另外一臺抽氣，不致耽誤水泵的起動。正常情況下兩臺水環式真空泵可對水泵同時抽氣，以加快引水速度。整個管路布置如圖5-2所示。
|
